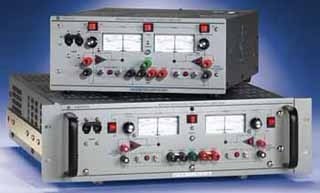

| 特点： 4象限输出： 电压和电流皆为双极性输出，不需要进行正极性/负极性切换，连续可变。 2种模式： 输出有电压和电流模式，只需轻轻拨动开关，即可进行输出切换。 低输出阻抗： 即使对于电容性、电感性的负荷，也能获得良好的响应。 高电压输出： 大输出电压为200V 快速模拟编程 ： 高达11V／uS（转换速率），带宽可达20 kHz 稳压精度： 0.001％源，0.002％负载 内装GPIB数字编程卡（12＆16位分辨力） 长距离串行总线及VXI总线 应用： 可应用于测试，模拟，极性控制，波形放大，驱动发动机，磁铁，压电设备和各种有源负载 超声波电动机的驱动 驱动压电致动器、压电变频器、以及其他功能 磁性材料的磁化测量 电容器的高频的脉动测试 半导体器件的测试 生物电子学 化工电子学 参数： | 型号 | 直流输出范围 | 放大倍数 | 输出阻抗 | | E0 max | I0 max | GV(V/V) | GI(A/V) | 电压模式 | 电流模式 | | 串联 电阻 | 串联 电感 | 并联 电阻 | 并联 电容 | | 100W | | BOP20-5M | ±20V | ±5A | 2.0 | 0.5 | 80μΩ | 20μH | 40kΩ | 0.05μF | | BOP50-2M | ±50V | ±2A | 5.0 | 0.2 | 0.5mΩ | 100μH | 50kΩ | 0.05μF | | BOP100-1M | ±100V | ±1A | 10.0 | 0.1 | 2.0mΩ | 200μH | 100kΩ | 0.05μF | | 200W | | BOP20-10M | ±20V | ±10A | 2.0 | 1.0 | 40μΩ | 50μH | 20kΩ | 0.1μF | | BOP36-6M | ±36V | ±6A | 3.6 | 0.6 | 120μΩ | 50μH | 36kΩ | 0.1μF | | BOP50-4M | ±50V | ±4A | 5.0 | 0.4 | 0.25mΩ | 100μH | 50kΩ | 0.05μF | | BOP72-3M | ±72V | ±3A | 7.2 | 0.3 | 0.48mΩ | 200μH | 72kΩ | 0.05μF | | BOP100-2M | ±100V | ±2A | 10.0 | 0.2 | 1.0mΩ | 200μH | 100kΩ | 0.05μF | | BOP200-1M* | ±200V | ±1A | 20.0 | 0.1 | 4.0mΩ | 1.2mH | 200kΩ | 0.03μF | | 400W | | BOP20-20M | ±20V | ±20A | 2.0 | 2.0 | 20μΩ | 50μH | 20kΩ | 0.02μF | | BOP36-12M | ±36V | ±12A | 3.6 | 1.2 | 60μΩ | 50μH | 36kΩ | 0.02μF | | BOP50-8M | ±50V | ±8A | 5.0 | 0.8 | 125μΩ | 100μH | 50kΩ | 0.15μF | | BOP72-6M | ±72V | ±6A | 7.2 | 0.6 | 240μΩ | 200μH | 72kΩ | 0.1μF | | BOP200-1M | ±100V | ±4A | 10.0 | 0.4 | 500μΩ | 200μH | 100kΩ | 0.1μF | 内置数字接口需加：-488B,-488D，需要特殊数字显示将“D”替换“M *同400W外观一样 | 型号 | 带宽（dc-f-3dB） KHz（min） | 升降时间 10%-90% μsec（max） | 大信号频率（min）响应KHz | 转换速率（min） | μsec | | V | I | V | I | V | I | V | I | V | I | | 100W | | BOP20-5M | 18 | 12 | 20 | 30 | 17 | 13 | 5V/μsec | 0.15A/μsec | 25 | 10 | | BOP50-2M | 18 | 12 | 20 | 30 | 17 | 13 | 5V/μsec | 0.15A/μsec | 25 | 10 | | BOP100-1M | 18 | 11 | 17 | 22 | 18 | 12 | 11V/μsec | 70mA/μsec | 40 | 25 | | 200W | | BOP20-10M | 18 | 6 | 20 | 60 | 17 | 7 | 2V/μsec | 0.4A/μsec | 80 | 20 | | BOP36-6M | 16 | 13 | 20 | 27 | 15 | 14 | 3V/μsec | 0.5A/μsec | 50 | 35 | | BOP50-4M | 23 | 14 | 14 | 25 | 15 | 11 | 4.5V/μsec | 0.25A/μsec | 40 | 30 | | BOP72-3M | 20 | 15 | 18 | 26 | 17 | 12 | 10V/μsec | 0.15A/μsec | 30 | 30 | | BOP100-2M | 22 | 15 | 18 | 26 | 17 | 12 | 10V/μsec | 0.15A/μsec | 30 | 30 | | BOP200-1M* | 4.0 | 2.5 | 110 | 150 | 4.0 | 2.5 | 5V/μsec | 15mA/μsec | 150 | 120 | | 400W | | BOP20-20M | 9.5 | 10 | 35 | 35 | 8 | 10 | 1V/μsec | 1.25A/μsec | 100 | 75 | | BOP36-12M | 20 | 10 | 16 | 30 | 19 | 10 | 4V/μsec | 0.75A/μsec | 50 | 30 | | BOP50-8M | 24 | 10 | 14 | 35 | 24 | 11 | 7.5V/μsec | 0.5A/μsec | 40 | 30 | | BOP72-6M | 19 | 9.5 | 18 | 40 | 20 | 11 | 9V/μsec | 0.4A/μsec | 50 | 20 | | BOP200-1M | 18 | 14 | 22 | 30 | 16 | 10 | 10V/μsec | 0.25A/μsec | 40 | 30 | | 影响量 | 输出 | 前置功放偏置 | 参数 ±10V | | 电压模式 | 电流模式 | △Eio | △Iio | | 典型 | 大 | 典型 | 大 | | 源（min-max） | <0.0005% | 0.001% | <0.002% | 0.005% | <5μV | <1nA | <0.0005% | | 负载（NL-FL） | <0.001% | 0.002% | <0.5mA | 1mA | — | — | <0.0005% | | 时间（8小时） | <0.005% | 0.01% | <0.01% | 0.02% | <20μV | <1nA | <0.005% | | 温度/℃ | <0.005% | 0.01% | <0.01% | 0.02% | <20μV | <1nA | <0.005% | | 纹波和噪音 | rms | <1mV | 3mV | <0.01% | 0.03% | — | — | — | | p-p | <10mV | 30mV | <0.1% | 0.3% | — | — | — | |
