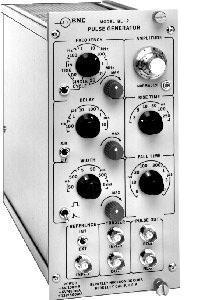

BL-2型通用跟踪脉冲发生器可仿真诸如探测器、光电倍增管和相关的电子器件的输出。它有很好的线性、稳定和快速的窄脉冲性能。有大尺度的上升和衰落时间。 BL-2型可以仿真更短的塑料闪烁体和铅玻璃的脉冲，还有诸如NaI、许多液体闪烁体和放大器输出的长脉冲。BL-2型可使用户核对电子器件的线性性能、上升时间效能、计数效能和过载效能等。在满足核对脉冲对计数速率效能的特殊需求方面，BL-2能以双脉冲模式工作，在这个模式下有一个能降到10ns的可分开调整的脉冲对。因为循环率是50 MHz内可变的，所以100 MHz的循环率可通过双脉冲实现。高循环率能使用户为的统计表快速积累大量的计数值。

主要特点：

• 小宽度：5 ns

• 小上升时间：3 ns

• 双脉冲能力

• 可调的上升和衰落时间

• 循环速率可达 50 MHz

• 外部参考输入信号控制输出脉冲振幅。

• 外部出发模式，输入脉冲触发输出脉冲

• 外部驱动模式，输入脉冲控制输出脉冲的宽度和时间。

规格

内部: 10 Hz到 50 MHz, 不断的与粗略并且良好的控制相适应。

外部触发: 1 V正脉冲触发一个有内部延迟并且带有有效宽度控制的脉冲（单极或双极）.

外部驱动: 1 V 正脉冲产生一个与输入脉冲等宽的输出脉冲，内部延迟和宽度控制不起作用。

单回路：每按一次按键只一个脉冲，

延迟

10 ns - 10 ms, 不断得与粗略良好的控制相适应。

单极性，双极性脉冲

在单脉冲模式中，产生两个相同宽度的输出脉冲。个脉冲在外触发时产生，第二个比个延迟一个数产生，这由延迟控制决定。

Width

5 ns - 5 ms, 不断得与粗略良好的控制相适应。

平顶，跟踪脉冲: 拨动开关选择输出脉冲的形状。宽度控制仅在平顶模式时起作用。

触发输入，驱动

正 1 V脉冲,输入阻抗：50 ohms,大输入： +/-5 V

外触发：

正3 V 脉冲, 上升时间：10 ns,输出阻抗：50 ohms

输出幅度：

平顶
在 50 ohms中是0. 0 V 到 2 V, 高阻抗中是0.0 V到 4 V,不断调整与十进制电位计相适应。源阻抗：50 ohms

跟踪脉冲：
在50 ohms中是 0.01 V 到1.5 V, 高阻抗中是0.0 V to 3 V, 不断调整与十进制电位计相适应。源阻抗：50 ohms
振幅特征：
温度稳定性:在0-50°C变化拨动小于1%.
功能回路变化:从小于1%到90%的功能因数.
线性：小于1%的积分非线性
规格
多回路电位计可使幅度增加到50%.

极性

正负脉冲同时存在

内部或外部参考

在内部参考方面，输出脉冲振幅可通过振幅和规格化控制器控制。

在外部参考方面，正控制输出脉冲幅度

输入：大+5 V , 输入阻抗：5 k

上升时间 (10-90%)

跟踪脉冲: 在六步内从3 ns 到 250 ns
平顶: 在六步内从4 ns 到 250 ns

衰落时间常量(100-37%)

在八步内从5 ns 到 10 us.

功率要求：

在 500 mA时是 + 12 V, 在 400 mA 时是- 12 V
在80 mA 时是+ 6 V, 在425 mA时是.-6 V

(在功率方面，参看AP-3 or AP-2H提供的功率.)

机械的：

三倍宽度的NIM模块, 宽4.05"x高 8.70"，与TID-20893 (Rev.3)相一致。.

重量

净重：4.5 Ibs., (2 kg) ; 毛重：7.0 lbs. (3.2 kg)
